矢量面拉伸生成模型瓦片处理思路及流程

处理流程

以 240 万个矢量面为例。

1、数据检查:打开数据集的属性表，分别依据层高和层数的字段值对数据进行排序，删除无效以及明显错误的面数据。

2、层高预处理：层高字段是作为后续对拉伸模型数据进行分层的参数，如果拉伸模型数据不分层，可以跳过此步骤。如果数据中自带了楼高、层高、层数，桌面会自动根据这个三个参数进行拉伸分层，同样跳过此步骤。

3、新建层高字段：选中矢量面数据集，右键操作，选择 “属性”，单击右侧属性面板中的“属性表”，点击添加按钮，将字段名称和别名改为层高，“类型”选择双精度。点击应用按钮。

4、添加层高字段值：层高字段值的设置可分为两类：统一设置层高为指定的高度；层高根据楼层高度/楼层数获得。

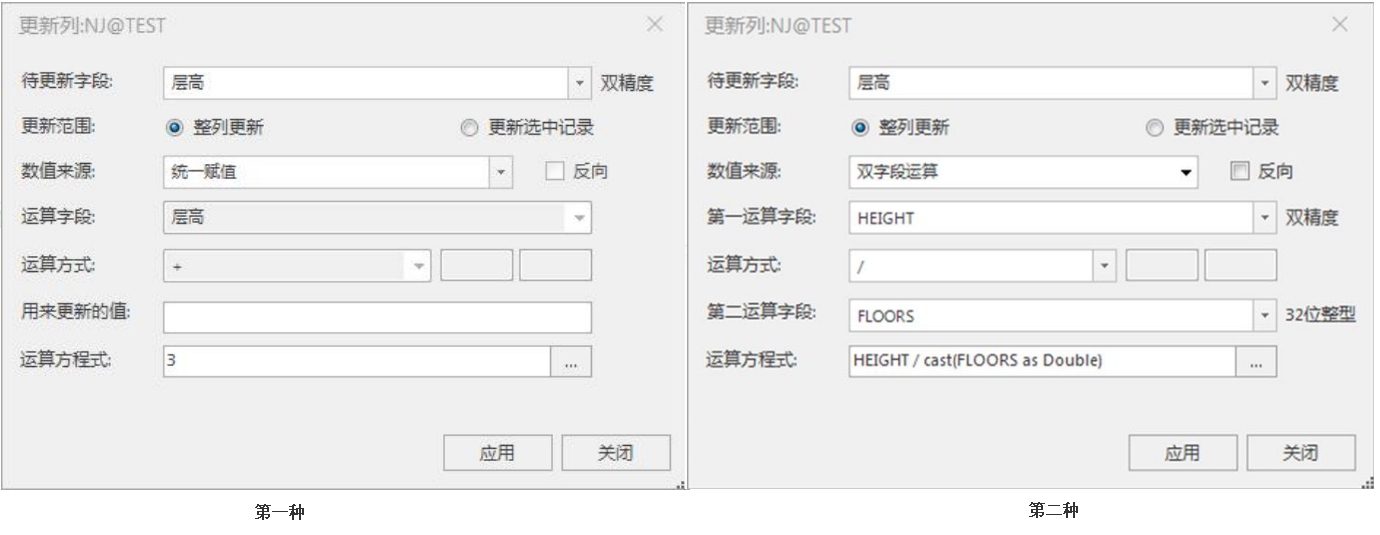

第一种：单击矢量面数据集，右键选择浏览属性表。选中层高字段，右键选择更新列。例如统一设置为 3 米。

第二种：更新层高列，待更新字段选择层高字段，数据来源设置为“双字段运算”，第一运算字段选择楼高字段，运算方式：除，第二运算字段选择层数字段。（HEIGHT为楼高， FLOORS为层数，两者相除即为层高。）

5、贴图预处理：矢量面拉伸如果要设置纹理，需要在字段中添加侧面及顶部纹理图片字段、贴图模式字段、UV 字段。

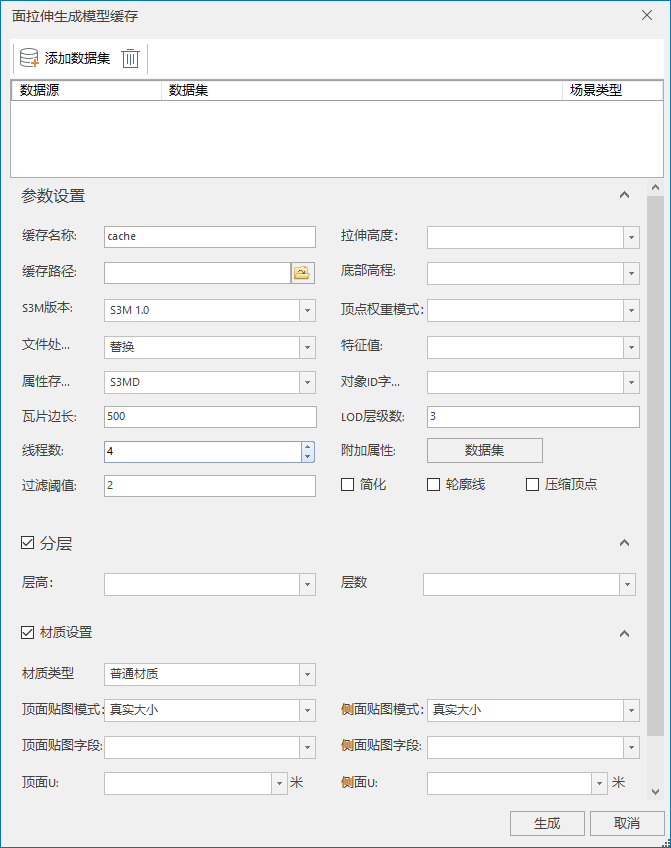

6、面拉伸生成模型瓦片:将矢量面数据拉伸生成模型瓦片。单击“三维数据”-“生成瓦片”-“面拉伸生成模型瓦片”，界面如下:

7、拉伸高度：建筑的总高度

8、底部高程：建筑的底部高程值

9、LOD 层级数：对建筑模型进行分级显示

10、过滤阈值：在粗糙层，过滤掉像素小于阈值的对象

11、轮廓线：数据生成轮廓线，在 Web 端加载可以显示建筑轮廓为四边形模式

12、简化：LOD 层三角网是否简化

13、贴图模式：支持真实大小，贴图的实际尺寸（米）；重复次数两种模式，贴图的重复次数（次）

14、UV 字段：U：贴图水平方向、V：贴图垂直方向

15、贴图字段:贴图的相对路径字段

16、S3M 版本：需选择 S3M 2.0 版本，S3M 2.0 版本支持pbr材质

17、属性存储类型：ATTRIBUTE支持下载指定字段（属性不需要全部下载，下载指定字段，提升性能）

18、设置完参数后，点击生成，生成模型瓦片
